蒸发器培训教材

一．锅炉（主要是指燃油，燃气，电锅炉）
（1）    定义
是给钢铁制造的容器供水，加热，产生蒸气及温水，从而提供热水使用的一种装置。
（2）    结构
锅炉的结构分为三部分：A，炉体；B燃烧装置；C配件设备；
A 锅炉炉体：炉体形状为圆筒型，传送炉胆产生的燃烧热，并且回执内部物的一种装置。
B 燃烧装置：使用可燃气体或液体在炉体的燃烧室中产生高温燃烧煤气，并加热炉体内的物质。
C 配件设备：除锅炉炉体和燃烧装置以外，锅炉所需的一切设备及装备。如：循环电机（水泵），压力表，安全阀门，温度表，供水箱，分汽缸等。
（3）   分类
       1．从形状上大体可分为卧式和立式两种锅炉。一般小型锅炉为立式，大型锅炉为卧式。
 2．从用途上大体可分为取暧用和热水用两种，当然也有取暧和热水兼用锅炉。
       3．锅炉还可分为常压热水锅炉，有压热水锅炉，蒸汽锅炉等。

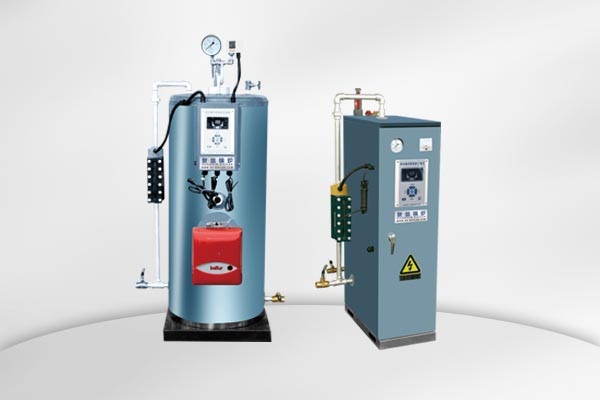

二．五十公斤立式水管式燃汽蒸汽发生器
根据国家锅炉使用标准。蒸汽发生器管水容量在三十公斤以下，不需要办理锅炉使用证。本锅炉管水容量在三十公斤以下，五十公斤容量在二十四公斤、低于公斤三十公斤的标准，因此该蒸汽发生器不需要办理锅炉使用证。

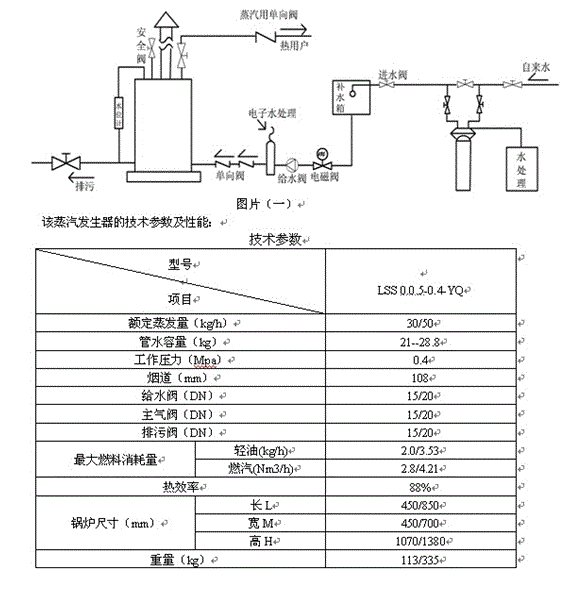

下面介绍五十公斤蒸汽发生器安装示意图：

表格（一）
主要性能
A 小型贯流式多回程蒸汽发生器,燃料为油,汽;
B 炉体结构采用直流式,受热面大,热效率高,产汽快,使用寿命长;
C 选配进口燃料器和增压给水泵,燃烧充分,无污染,给水及时,噪音低;
D 选配进口的具有自诊功能的电脑式自动控制系统,运行异常时自动停机,报警并指明故障原因,检修方便.
E 保护装置完备,完全可靠.装备有优质安全阀,压力控制器,温度控制器,低水位报警等.
F 造型优雅,小巧玲珑,色泽鲜明.
工程结束后验收事项
小型蒸汽发生器安装应遵守<<工业锅炉安装工程实施及验收规范>>,安装工程结束后,必须确认以下事项,没有异常现象时方可启动锅炉.
(1)    锅炉安装是否水平;
(2)    锅炉配管是否水平,竖直;
(3)    锅炉水位是否达到正常水位;
(4)    锅炉与配管的连接处是否漏水;
(5)    燃料配管处是否有漏气(或漏油)的现象;
(6)    电源是否正常.
锅炉房及设置注意事项
(1)    锅炉房应保持清洁,干燥,通风;
(2)    锅炉周围禁止存放易燃易爆物质,在明显处应安放灭火器;
(3)    锅炉供水应避免与自来水直接连接,必须通过补水箱补水;
(4)    锅炉用水必须符合GB1576<<低压锅炉水质标准>>的规定;
(5)    禁止在补充水及溢水管上安装阀门;
(6)    烟囱与烟道直径相符,拐弯不应超过两处,要保证排烟通畅;
(7)    烟道出口位置应避免逆风处,并设置H或T型风头,且安装牢固.
启动锅炉前检验事项
(1)    锅炉电压是否相符;
(2)    燃气气压是否相符;
(3)    锅炉给水各项阀门是否开启;
五十公斤燃气燃烧器结构及功能
(1)    燃气流量阀
该流量阀是燃烧机燃气供给的心脏,它是将燃气经量化后供给燃烧器前部喷头,并与空气完全混合燃烧的装备;
(2)    鼓风机
它是通过风扇吸入燃烧所需空气,并使喷头的燃气相匹配而使燃气充分燃烧的机器;
(3)    点火变压器
它输入220V交流电经变压器形成与机壳相当的电压,并与机壳打火而使燃气燃烧的装
置。
(1)    程控盒
燃烧器程控盒是燃烧器正常工作的核心部件，通过电子装置感知火焰，点火，喷燃气及安全切断。以保证整机安全运转。
（5）火焰感知棒
检测火焰存在与否。是执行燃烧器安全运转的重要部件。
锅炉启动方法
（1）       确认电源电压后，插上电源插头;
（2）       确认补充水箱内是否有充足的水;
（3）       将锅炉主控器上的电源开关移至ON状态;
锅炉主控器如图:

(4) 开启主控器上的水泵开关;
(1)    水泵停止运转后,应通过水位计观察水位是否正常(水位应在水位计中间位置.);
(2)    将燃气阀打开,观察燃气压力是否正常.(燃气压力参考值:280mmH2o +_50mmH2o)
(3)    将主控器上的燃烧器开关打开;
(4)    燃烧器初次如不能点火,应多点几次,点燃后,观察烟道排气情况,调整风量(初次调试至关重要,且应小心.)当火焰燃烧后,约几分钟就会产生蒸气,观察蒸气压力表上升的速度,以此来调整流量阀上的流量大小.调整到符合要求后,再来调试风门.风门调试标准为,烟道排气无明显异味,锅炉运行声音小.(流量阀上的调流量大小螺钉,顺时针为大,逆时针为小.)
(5)    当锅炉压力达到0.1Mpa时，拉开安全阀，看是否有蒸气排出，并查检排出是否正常。根据自身需要，可将蒸气压力开关在0.2Mpa至0.4Mpa之间调试。
(6)    首次使用锅炉时，应对锅炉进行煮炉。
煮炉方法：
锅炉的使用与保养
（1）       当燃烧机运行到一定时间后，因锅炉内会存在一定的灰尘，从而使得燃烧机喷头部分有积灰或积炭的现象，这时应将燃烧机取下，将喷头清扫干净。（一般感觉不易点火，或点燃后燃烧不畅，感觉火焰有异常时及应查检是否应清扫。）
（2）       当锅炉水中含有异物，或锅炉水经蒸发后产生积垢，就会附在液位计的探针上，这时会造成：锅炉有水但液位探针感应不到水位；因液位探针积垢，无水感应为有水，从而造成虚假水位，因此液位针需经常清洁，保持干净。
（3）       当锅炉因自动装置出现异常或操作失误造成锅炉过热时应立即关电，关水中断锅炉。待锅炉冷却后再送水，并立即联系锅炉服务部门进行处理。
（4）       锅炉应实行一年一次以上的化学清洁，并及时更换有故障的部件。
蒸气压力调节开关
（1）       将压力调节开关上部右侧的螺丝按逆时针转，压力就上升，反之压力下降；
（2）       压力开关上部左侧螺丝可调锅炉启动压力。按自身需要可将蒸气压力在0。4Mpa之内调节，如0。2Mpa起动，0。3Mpa停机。
给水泵的合理使用
（1）当给水水泵因水质不好，或第一次安装人员在锅炉安装的时候因为安装管道时会把一些麻丝和杂质或者异物不小心装入管道里面，从而造成水泵卡死时，应该在管道安装完毕之后、检查和清理一下管道里面的杂质和异物、打开水泵出水口处的螺丝，排出异物、以防止当时或者使用时间不长的时候出现水泵卡死的故障发生、从而造成水泵的使用寿命和影响正常的营业时间。
（2）防水措施：给水水泵上部应进行防水保护处理，防止水泵生锈，防止漏水到水泵里面和防止漏电之危险。
（3）电蒸汽锅炉给水泵的安装位置比付水箱的位置要高、在第一次使用时一定要排空水泵和管道中间的空气、不然无法打抽水使用。在水泵维修之后也需要记住及时的排出管道中间的空气之后水泵在可以正常的投入使用。
锅炉关机注意事项
（1）       当锅炉蒸气压力在0。1Mpa时关掉电源，拉开安全阀，看是否排气，最后打开排污阀进行排污；
（2）       关闭气源开关，水源开关，排污阀；
（3）       最后观察锅炉房有无异常，正常方可离开锅炉房。
故障及排除方法


故障现象	可能原因	排队方法
不点火	点火棒有烟垢	清扫烟垢
	点火棒有裂痕漏电	更换点火棒
	点火棒与机壳接触	调整至中间位置
	点火变压器烧坏	更换点火变压器
	火焰感知棒与喷头相通	调整火焰感知棒
	流量阀没电过来 （燃烧机工作36秒钟时）	检修程控盒
	流量阀有电过来但流量阀不运作，插接头坏	流量阀插接头更换
	流量阀已通运作，但无煤气通过	调节流量阀左前方黑色小红色螺丝顺时针转180度。
	流量阀故障	更换流量阀
燃烧器点火后熄灭	火焰感知棒积垢	清扫火焰感知棒
	火焰感知棒故障	更换火焰感知棒
	程控盒故障	更换程控盒
燃烧状态不良	风门过大（未燃烧完全）	关小风门
	风门过小（氧气不足）	开大风门
	流量阀调得过小	调大流量阀
	流量阀调得过大	调小流量阀
	烟道抽风过大	降低烟道抽风风速
备注：燃气燃烧机，有时烟道有煤气味，但感觉烟道温度不高，有时还伴有不正常的声音，这里一般还要将流量阀调大，反而燃烧变正常。 有时烟道煤气味很浓是流量阀调的过大所至，这时氧气不足，当然有煤气味从烟道排出，这种情况有时要调小流量阀，有时要将风门开大，视具体情况而言。 调试燃气流量阀和风门时一定要谨慎.
水位低于正常水位但水泵不工作	水位电极棒生锈或有异物	清扫水位电极棒
	水位电极与锅炉机壳相通	更换水位电极棒
	主控器故障	维修或更换主控器
锅炉水位低于正常水位,水泵工作指示灯亮,但水泵不工作	锅炉主控器故障	维修或更换主控器
	水泵保险已烧坏	更换保险
锅炉水位低于正常水位,水泵工作灯亮,水泵工作,但不上水	水泵泵内有空气	打开排气栓释放空气
	泵内有异物	清除异物
	供水温度过高	想办法降低水箱水温(低于60度)
	给水水路电磁阀已坏	维修或更换电磁阀
	给水水路的止回阀已坏	更换止回阀


备注:锅炉水位低,水泵不抽水或抽水不进水,一般情况驻店水电工都能自行解决.如经常清洁水位计,水位电极棒,,水箱从而保持供水清净.如一个月内清洁水位计和水位感知棒3-4次,驻店电工,每天应做好工作笔记并细致观察锅炉工作情况,出现问题及时处理.
锅炉给水水箱水位高于正常情况,这种情况一般是止回阀问题,止回阀有可能有异物而关不严或已坏,驻店电工应及时更换止回阀就可解决问题.
锅炉房环境好坏,直接决定锅炉使用寿命
锅炉房过小,通风不良,排水不畅、,湿度过高会直接导致锅炉房内温度过高和影响锅炉电气部分的使用寿命。因此锅炉房内应保持在温度40度以内，并且干燥，通风，整洁。
一定要安装消防要求和备有灭火器材。
